Schaduwmanagement

Afhankelijk van het tijdstip en de locatie van een gebouw verplaatsen schaduwen zich voortdurend en beïnvloeden ze de hoeveelheid zonlicht die binnenvalt in elke ruimte. Dankzij de oplossing voor schaduwmanagement van Somfy kan alle zonwering afzonderlijk of per zone worden bediend. Dit garandeert optimaal comfort voor gebruikers.

Werkingsprincipe

Somfy's oplossing voor schaduwmanagement maakt het mogelijk om standaard zonweringfuncties, zoals zonvolgsystemen, te optimaliseren door zonwering te (de)activeren op basis van de schaduw die op specifieke ramen of zones valt.

Hoe werkt het?

Schaduwmanagement van Somfy is gebaseerd op een van tevoren gemaakt 3D-model van het gebouw, waarbij rekening wordt gehouden met de volgende factoren:

  • De architectuur van het gebouw
  • De geografische ligging van het gebouw
  • Het aantal ramen en hun positie
  • De positie van omliggende gebouwen
  • Het traject van de zon ten opzichte van het gebouw

Deze gegevens worden verzameld en vastgelegd in een database, die vervolgens aan het integratieteam wordt verstrekt en wordt aangesloten op de bestaande installatie.

Op basis van deze analyse speelt de oplossing per gevel in op de verschuiving van schaduwen van een raam/zone naar andere ramen/zones, met behulp van een zonnesensor op een mast op het dak van het gebouw.

Ook schaduw door omliggende gebouwen of veranderende weersomstandigheden wordt realtime verwerkt.

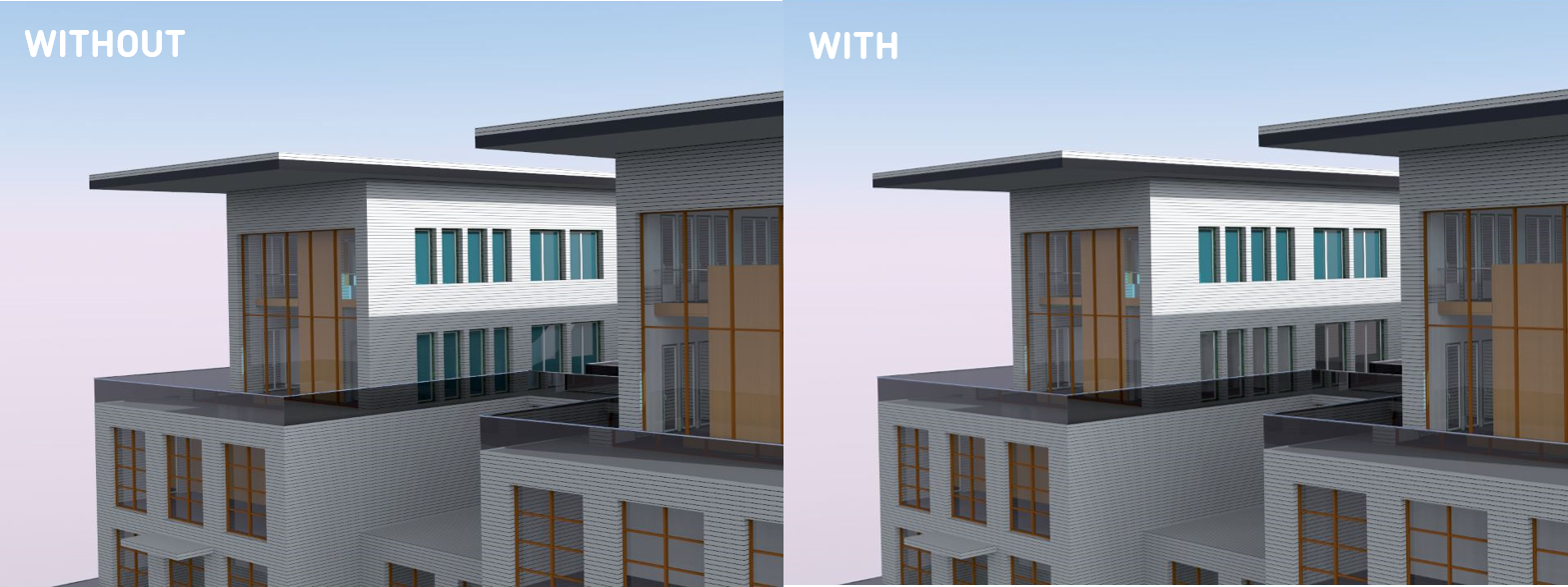

Op deze manier wordt uitsluitend zonwering ingezet voor ramen/zones waar ook daadwerkelijk de zon op schijnt.

Voordelen

  • Meer visueel comfort voor gebruikers
  • Optimalisering van standaard zonweringfuncties
  • Minder gebruik van kunstlicht en dus energiebesparing
  • Bediening per raam of zone

Technische beschrijving

De oplossing voor schaduwmanagement wordt geïnstalleerd op een schaduwsysteem dat aangesloten is op het gebouwbeheersysteem (GBS).

De oplossing gaat uit van de vooraf bepaalde fysieke locatie van elk raam/zone, die deel uitmaakt van de informatie die uit de database wordt gehaald. Somfy verzorgt de lijst met locaties van de ramen/zones, op basis van de verstrekte bouwplannen. Het integratiewerkpakket gebruikt deze lijst in een database die koppeling met het fysieke netwerk mogelijk maakt voor de installatie.

Benodigde documentatie voor deze oplossing:

In de planningsfase:

  • Grond-/liggingsplan (PDF)
  • 3D-tekening van het gebouw (SKP/RVT/DXF)

Tijdens de implementatie:

  • Digitaal 3D-model (RVT/SKP)
  • Implementatieplan (DWG/DXF)
